NC旋盤でネジを切れるようになる。。。

更新日:

ネジ切り加工が可能になりました。。。

USB CNCではネットに情報が少なく、というかオヤジが探した所見つかりませんでした。。。

MACHでは情報があったのでその情報を頼りにねじ切り出来るようになりました。。。感謝です。

スポンサーリンク

インデックス装置製作。。。

まずは主軸にインデックス装置を付けなくてはいけません。これなくしてねじ切りは大変な作業になります。

まず用意したものはマイクロフォトセンサとパルスを拾うための自作した部品です。

こちらを使用し主軸の回転数を計測しUSB CNCに読み込ませることでねじ切りが可能になりました。

ここからは勉強が必要です。。。

USB CNCの回転数入力端子にマイクロフォトセンサーのパルス信号を接続しなければなりません。。。

ここはアルドゥイーノでちょっと勉強したので何とか出来ました。。。

スポンサーリンク

ブレットボードを使うあたりがアルドゥイーノを弄った感を感じます(笑)

実際の回転数とフォトセンサ入力で差があっては意味が無いので所有の回転計で比較した所ばっちり同じでした。

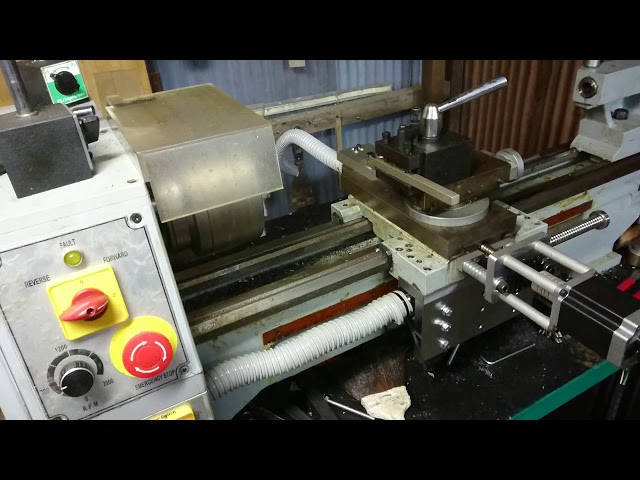

主軸との同期が出来ているか空で動かします。。。

同期はばっちり出来ています!これはボールねじ効果でしょうか(笑)

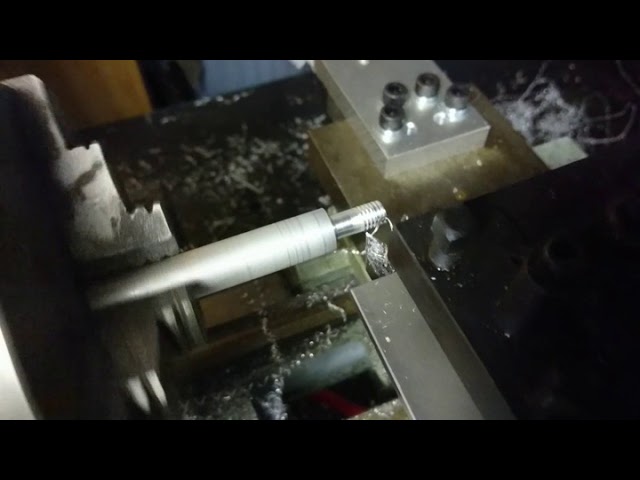

ねじ切りGコードを勉強しなんとか試し切りすることが出来ました!

これでようやく最低限使えるNC旋盤が完成しました。。。

これからモータを交換しインバーター化したりプーリを作ったりとやりたい事はいっぱいあるのですが、ひとまずここからは使いこなせるよう弄りたおしていきたいと思います(笑)

Gコードや設定は順次記事書いていきたいと思います。。。
