溶接冶具製作依頼。。。

更新日:

溶接冶具の製作依頼を頂きました。。。

溶接冶具の依頼良く頂きます。越後オヤジ溶接工ですので、溶接冶具の設計には自信があります。。。

溶接冶具は職人さんの知識、ノウハウが出るので作った冶具はネットには載せないでくれと言われ、公開していませんでしたが、このたびこれくらいならいいよとお許しいただいたので載せる事にしました。

ひとまず必要になっている型はこれです。

まず試作ということで切削のしやすいアルミで形にしました。

良ければ材質を変えて本番です。

まずこの形状考えます。。。

2Dでも出来ない事は無いですが、3Dならほぼ一発加工です。。。

そこでご提案。

3Dで作りましょうか?と言った所。。。

自作のNC加工機で三次元切削なんて出来るの?と言われ、、、出来ます!(キリ)任せてください!とカッコよく答え(笑)早速はじめることといたしました。。。

まず荒加工

はい。。。荒加工です。

この時点で軽い3Dになっています。ここから目玉?の三次元切削にいきたいと思います。。。

スポンサーリンク

3D切削開始

切削風景を動画でご覧ください。。。

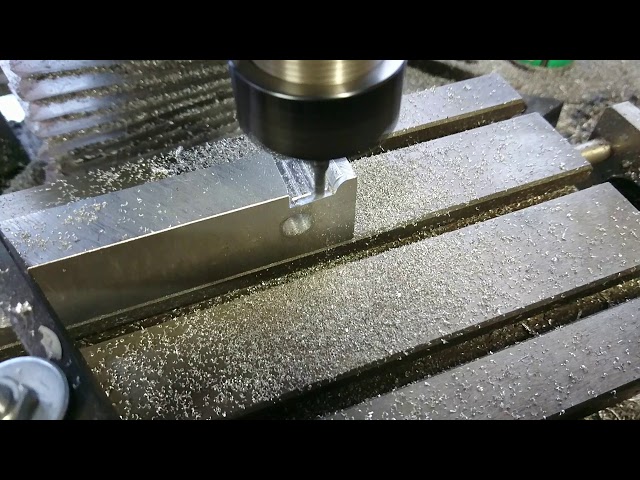

自作NC加工機ですが良い動きするでしょう(笑)この動きで最後まで切削します。。。

切削終了。

自作NC加工機で三次元加工しても精度は出ています。(自己評価)

今回はR形状とテーパ角度の精度を見たいという事ですのでこのままお渡ししました。測定後良ければ材質を変えて作ってとの事です。

測定結果。。。

精度は出ていたとの連絡が入り、良かったです。。。次は材質を変えてしっかりした冶具の製作になります。。。

しかし完成した物は載せちゃダメよと言われてしまいました。。。出来栄えがカッコ良く自画自賛でしたので載せたらかっこいいと思ったのに。。。残念です。
